Specifikācijas
Griešanas laukums: 1500 * 3000mm
Griešanas ātrums: 1-8000mm / min
Atbalstītais grafiskais formāts: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Pielietojums: Lāzera griešana, Metāla loksnes griešana
Stāvoklis: Jauns
Griešanas biezums: 0-30mm
CNC vai ne: Jā, CNC
Dzesēšanas režīms: ūdens dzesēšana
Kontroles programmatūra: YASKAWA / EMPOWER
Izcelsmes vieta: Anhui, Ķīna (kontinentālā daļa)
Sertifikācija: CE, ISO, SGS
Garantija: 2 gadi
Produkta nosaukums: CNC lokšņu lāzera griešanas mašīnas lāzera griešana
Griešanas materiāls: metāla nerūsējošā tērauda oglekļa tērauda alumīnijs
Servo motors: YASKAWA
Lāzera galva: Lasermech
Produkta apraksts

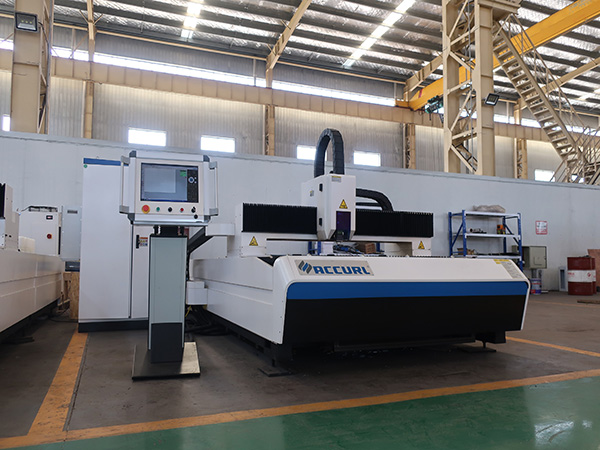

Šķiedras lāzera griešanas mašīna
Šķiedras lāzera griešanas darbi, koncentrējot augstas jaudas lāzera jaudu uz sagriežamā materiāla virsmas.
Lāzera staru enerģija tiek absorbēta materiāla virsmā, un lāzera enerģija tiek pārvērsta siltumā, kas kūst vai iztvaiko materiālu.
Turklāt gāze tiek fokusēta vai izpūstas griešanas apgabalā, lai izspiest vai izšļakstītu izkausēto metālu un tvaikus no griešanas ceļa.
Šķiedras lāzera griešanas sistēmas izvēle nodrošinās vairākas priekšrocības salīdzinājumā ar tradicionālajiem CO2 lāzeriem, jo šķiedru lāzeri ļaus jums sagriezt, iegravēt un atzīmēt plašu metāla materiālu klāstu.
Mūsu Fiber mašīnu klāstu var noteikt dažādos jaudas diapazonos no 500 W līdz pat augstākajam, kas nodrošinās Jums iespēju mašīnai, piemēram, 12 mm biezam nerūsējošam tēraudam, atkarībā no mašīnas jaudas.
Tehniskais parametrs
NĒ | NAME | Vērtība | Vienība |
1 | Maks. darba zona (garums × platums) | 3000 × 1500 | mm |
2 | X ass griešanas garums | 1550 | mm |
3 | Y ass griešanas platums | 3050 | mm |
4 | Z ass pacelšanas attālums | 120 | mm |
5 | X / Y ass pozicionēšanas precizitāte | 0.05 | mm / m |
6 | X, Y ass atkārtota pozicionēšanas precizitāte | ± 0,02 | mm |
7 | Maksimālais ātrums | 90 | m / min |
8 | Darba maksimums. Paātrinājuma ātrums | 0,5G | |
9 | Kopējā jaudas aizsardzības pakāpe | IP54 |
Galvenās iezīmes
1. Ar divdzīslu piedziņas mehānismiem, importēto plauktu, zobratu un lineāro vadotni ātrai un vienmērīgai pārraidei un augstu precizitāti
2. Kopējā tērauda metināšanas iekārta, neapstrādāta apstrāde pēc atkausēšanas.
3. Sadarbojās ar vibrācijas novecošanas apstrādi, lai novērstu metināšanas un apstrādes stresu, saglabājot ilgstošu izmantošanu bez deformācijas.
4. Liela reakcijas ātruma un gultas stabilitātes uzlabošana darba laikā.
5. Japāna importēja servo motoru X, Y, Z ass, augstas precizitātes, lielā ātruma, augsta griezes momenta, lielas inerces, veiktspēja ir stabila un izturīga.
6. Servomotora kombinācija nodrošina mašīnas lielo ātrumu un paātrinājumu.
7. Pamatojoties uz optiskās šķiedras lāzera griešanas mašīnas CNC sistēmas Windows operētājsistēmu, labākai darbībai integrē vairākus lāzera griešanas vadības moduļus.
8. Labākais cilvēka un datora interfeiss, viegli lietojams.
9. Ar ASV Lasermech ražo īpašu griešanas galviņu un kapacitatīvu sensoru, augstas precizitātes indukciju un atsaucību pret visstabilāko un uzticamāko veiktspēju.
Tipiski šķiedras lāzera griešanas pielietojumi
Precīzijas inženierija.
Augstas precizitātes lokšņu metāla profilēšana.
Metālisko un nemetālisko izstrādājumu griešana.
Marķēšanas komponenti traktējamībai, sērijas Nr. plāksnes, ID plāksnes, VIN numuri.
Piemērojamās rūpniecības nozares
Medicīna
Automobiļi
Aerospace
Aviācija
Jūras inženierija
Vispārējā ražošana
